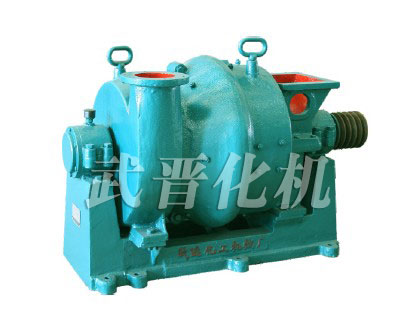

一、產品特點與用途
渦輪粉碎機廣泛用于化工、冶金、醫藥、食品、輕工等行業。該機結構緊湊,安全可靠,操作簡單,生產效率高,安裝維修方便,適用于抗壓強度不大于50Mpa,韌性和纖維不大,直徑不大于10毫米的干燥物料的粉碎。如立德粉、鈦白粉、石墨、碳黑、碳酸鈣、氧化鋅、紅、黃丹粉、氧化鐵紅、珍珠粉、蔥、姜、蒜粉、紙漿、木粉等。是一種多功能的高細度粉碎機械。
二、結構與原理

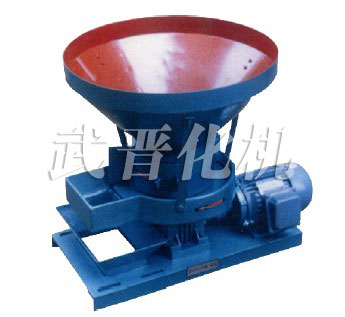

粉碎機有普通型和水冷型兩種。機體用鑄鐵制造,由粗碎、細碎及風力送料三個過程組成,外形美觀剛性較好。粉碎機進料口可安裝加料斗或圓盤加料機(另配),物料可連續均勻地加入機內。該機采用渦輪離心風動原理對物料進行粉碎加工,成品物料從外殼出料口由風力輸入集粉裝置氣固分離。
三、結構示意圖
型號 |
FW-400 |

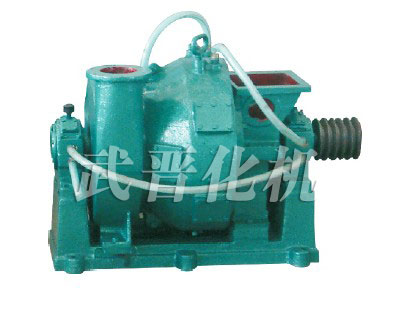

FW-400水泠型 |
主軸轉速 |
3900r/min |
3900r/min |
粉碎細度(立德粉) |
44um |
44um |
產量(立德粉) |
480kg/h |
480kg/h |
配用電機 |
y180l-422kw |
Y180l-422kw |
出風口風量 |
2170m/h空載 |
2170m3/h空載 |
出風口風量 |
35m/s空載 |
35m/s空載 |
外形尺寸 |
1100×580×840 |
1155×640×765 |
整機重量 |
約638kg |
約700kg |
三角帶規格 |
C4064五根 |
C4064五根 |
五、安裝示意圖
六、用戶須知
1.粉碎機和電動機應有牢固的混凝土基礎,不能反轉。
2.機殼內不得有任何雜物,轉動旋轉部件沒有碰撞現象,方可開車。
3.細物料粉碎細度不符合要求時,可進行調節。(出廠時斜刀片與斜襯套間隙2-3mm,立德粉的粉碎細度可達44μm(320 目)。
4.粉碎機產量與風量和細度有關系,合理調正進風口的風量,并保證出料口的暢通,可適當提高產量。
5.本機執行Q/3204B1T001-2003《FW-400型渦輪粉碎機》;
6.如有結構變動,恕不通知用戶;
7.如有說明書內容以外的特殊要求,請在合同注明。
